Trois type proposés:
Plus d'Info

Galeteur intérieur de base étudié pour toutes applications
où la longueur de l’outil est limitée par le chargeur d’outil, la tourelle, etc.



Avec jusqu’à trois longueurs utiles:
SRMR (B) ■ SRMR (B)+50mm ■ SRMR (B)+100mm
Longueurs spéciales sur demande.



Disponible sur stock:
■ Pour alésages du diamètre 4 au diamètre 50mm

( .157 à 1.968 pouces)
■ Outils réglables par .002mm (.0001 pouce)



Demande de Devis

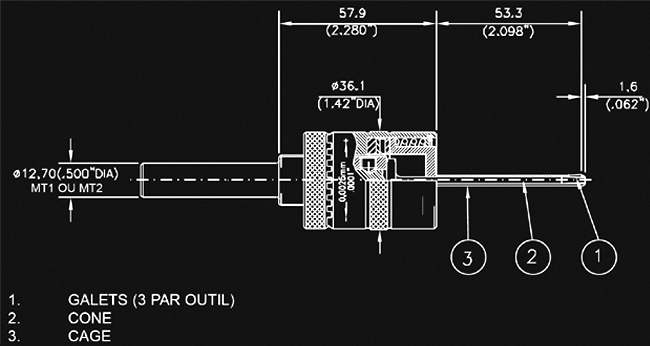

SERIE SRMR 4.0 à 5.75mm (.157 à .226")
Diamètre OUTIL N°
MIN MAX DEBOUCHANT BORGNE AVANCE AUTOMATIQUE
mm pouces mm pouces (galets droits) (Hélice 1 1/2°)
3.97 .156 4.25 .167 SRMR 4 - -
4.22 .166 4.75 .177 SRMR 4.25 - -
4.47 .176 4.75 .187 SRMR 4.50 - -
4.72 .186 5.00 .197 SRMR 4.75 - -
4.97 .196 5.25 .207 SRMR 5 - Trou débouchant uniquement
5.22 .206 5.50 .217 SRMR 5.25 - Trou débouchant uniquement
5.47 .215 5.75 .226 SRMR 5.50 - Trou débouchant uniquement
5.72 .225 6.00 .236 SRMR 5.75 - Trou débouchant uniquement

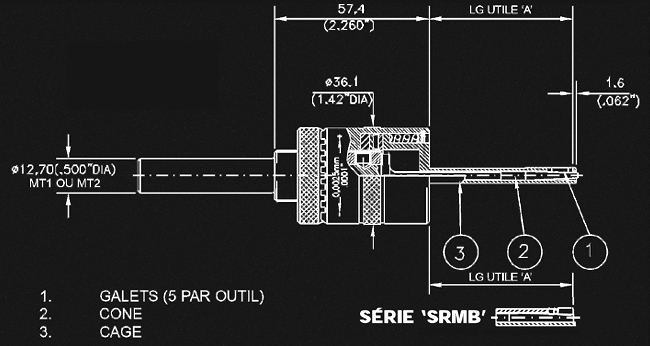

SERIE SRMR/SRMB 6.0 à 12.5mm (.236 à .492")
Diamètre OUTIL N°
MIN MAX DEBOUCHANT BORGNE DEBOUCHANT BORGNE
mm pouces mm pouces Longueur STD 'A'=53.3mm Longueur SUP 'A'=104.1mm
5.95 .234 6.50 .256 SRMR 6 SRMB 6 SRMR 6+50 SRMB 6+50
6.45 .254 7.00 .276 SRMR 6.50 SRMB 6.50 SRMR 6.50+50 SRMB 6.50+50
6.95 .274 7.50 .295 SRMR 7 SRMB 7 SRMR 7+50 SRMB 7+50
7.45 .293 8.00 .315 SRMR 7.50 SRMB 7.50 SRMR 7.50+50 SRMB 7.50+50
7.95 .313 8.50 .335 SRMR 8 SRMB 8 SRMR 8+50 SRMB 8+50
8.45 .333 9.00 .354 SRMR 8.50 SRMB 8.50 SRMR 8.50+50 SRMB 8.50+50
8.95 .352 9.50 .374 SRMR 9 SRMB 9 SRMR 9+50 SRMB 9+50
9.45 .372 10.00 .394 SRMR 9.50 SRMB 9.50 SRMR 9.50+50 SRMB 9.50+50
9.95 .392 10.50 .413 SRMR 10 SRMB 10 SRMR 10+50 SRMB 10+50
10.45 .411 11.00 .433 SRMR 10.50 SRMB 10.50 SRMR 10.50+50 SRMB 10.50+50
CETTE GAMME PEUT ETRE FOURNIE AVEC AVANCE AUTOMATIQUE HELICE 1 1/2°
Diamètre OUTIL N°
MIN MAX DEBOUCHANT BORGNE DEBOUCHANT BORGNE DEBOUCHANT BORGNE
mm pouces mm pouces Longueur STD 'A'=66.3mm Longueur SUP 'A'=117.1mm Longueur SUP 'A'=167.9mm
10.95 .431 11.50 .453 SRMR 11 SRMB 11 SRMR 11+50 SRMB 11+50 SRMR 11+100 SRMB 11+100
11.45 .451 12.00 .472 SRMR 11.50 SRMB 11.50 SRMR 11.50+50 SRMB 11.50+50 SRMR 11.50+100 SRMB 11.50+100
11.95 .470 12.50 .492 SRMR 12 SRMB 12 SRMR 12+50 SRMB 12+50 SRMR 12+100 SRMB 12+100
12.45 .490 13.00 .512 SRMR 12.50 SRMB 12.50 SRMR 12.50+50 SRMB 12.50+50 SRMR 12.50+100 SRMB 12.50+100
CETTE GAMME PEUT ETRE FOURNIE AVEC AVANCE AUTOMATIQUE HELICE 1 1/2°

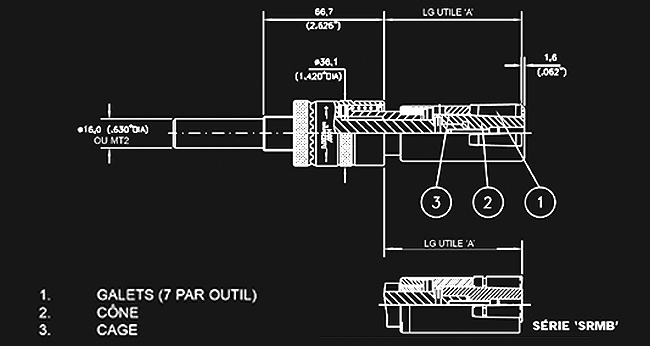

SERIE SRMR/SRMB 13.0 à 24.0mm (.512 à .945")
Diamètre OUTIL N°
MIN MAX DEBOUCHANT BORGNE DEBOUCHANT BORGNE DEBOUCHANT BORGNE
mm pouces mm pouces Longueur STD 'A'=66.3mm Longueur SUP 'A'=117.1mm Longueur SUP 'A'=167.9mm
12.90 .508 14.00 .551 SRMR 13 SRMB 13 SRMR 13+50 SRMB 13+50 SRMR 13+100 SRMB 13+100
13.90 .547 15.00 .591 SRMR 14 SRMB 14 SRMR 14+50 SRMB 14+50 SRMR 14+100 SRMB 14+100
14.90 .587 16.00 .630 SRMR 15 SRMB 15 SRMR 15+50 SRMB 15+50 SRMR 15+100 SRMB 15+100
15.90 .626 17.00 .669 SRMR 16 SRMB 16 SRMR 16+50 SRMB 16+50 SRMR 16+100 SRMB 16+100
16.90 .665 18.00 .709 SRMR 17 SRMB 17 SRMR 17+50 SRMB 17+50 SRMR 17+100 SRMB 17+100
17.90 .705 19.00 .748 SRMR 18 SRMB 18 SRMR 18+50 SRMB 18+50 SRMR 18+100 SRMB 18+100
18.90 .744 20.00 .787 SRMR 19 SRMB 19 SRMR 19+50 SRMB 19+50 SRMR 19+100 SRMB 19+100
19.90 .783 21.00 .827 SRMR 20 SRMB 20 SRMR 20+50 SRMB 20+50 SRMR 20+100 SRMB 20+100
20.90 .823 22.00 .866 SRMR 21 SRMB 21 SRMR 21+50 SRMB 21+50 SRMR 21+100 SRMB 21+100
21.90 .862 23.00 ..906 SRMR 22 SRMB 22 SRMR 22+50 SRMB 22+50 SRMR 22+100 SRMB 22+100
22.90 .902 24.00 .945 SRMR 23 SRMB 23 SRMR 23+50 SRMB 23+50 SRMR 23+100 SRMB 23+100
23.90 .941 25.00 .984 SRMR 24 SRMB 24 SRMR 24+50 SRMB 24+50 SRMR 24+100 SRMB 24+100
CETTE GAMME PEUT ETRE FOURNIE AVEC AVANCE AUTOMATIQUE HELICE 1 1/2°

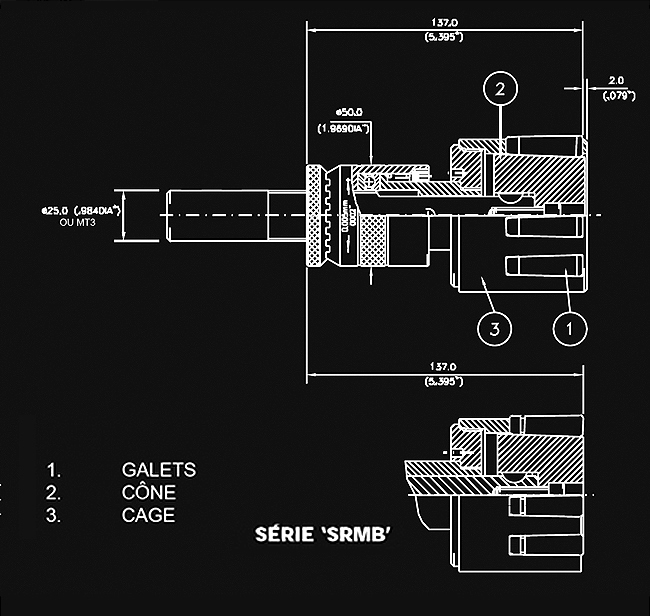

SERIE SRMR/SRMB 25.0 à 50.0mm (.984 à .1.969")
Diamètre OUTIL N°
MIN MAX DEBOUCHANT BORGNE DEBOUCHANT BORGNE DEBOUCHANT BORGNE
mm pouces mm pouces Longueur STD 'A'=77.5mm Longueur SUP 'A'=126.5mm Longueur SUP 'A'=177.3mm
24.90 .980 4.25 1.024 SRMR 25 SRMB 25 SRMR 25+50 SRMB 25+50 SRMR 25+100 SRMB 25+100
25.90 .1.020 4.75 1.063 SRMR 26 SRMB 26 SRMR 26+50 SRMB 26+50 SRMR 26+100 SRMB 26+100
26.90 1.059 4.75 1.102 SRMR 27 SRMB 27 SRMR 27+50 SRMB 27+50 SRMR 27+100 SRMB 27+100
27.90 1.098 30.00 1.142 SRMR 28 SRMB 28 SRMR 28+50 SRMB 28+50 SRMR 28+100 SRMB 28+100
28.90 1.138 31.00 1.181 SRMR 29 SRMB 29 SRMR 29+50 SRMB 29+50 SRMR 29+100 SRMB 29+100
29.90 1.177 32.00 1.220 SRMR 30 SRMB 30 SRMR 30+50 SRMB 30+50 SRMR 30+100 SRMB 30+100
30.90 1.217 33.00 1.1260 SRMR 31 SRMB 31 SRMR 31+50 SRMB 31+50 SRMR 31+100 SRMB 31+100
31.90 1.256 34.00 1.300 SRMR 32 SRMB 32 SRMR 32+50 SRMB 32+50 SRMR 32+100 SRMB 32+100
32.90 1.295 35.00 1.339 SRMR 33 SRMB 33 SRMR 33+50 SRMB 33+50 SRMR 33+100 SRMB 33+100
33.90 1.335 36.00 1.378 SRMR 34 SRMB 34 SRMR 34+50 SRMB 34+50 SRMR 34+100 SRMB 34+100
34.90 1.374 37.00 1.417 SRMR 35 SRMB 35 SRMR 35+50 SRMB 35+50 SRMR 35+100 SRMB 35+100
35.90 1.413 38.00 1.457 SRMR 36

Sur les pieces de diametre superieur à 36mm,

la longueur de travail est illimitée

par l'utilisation de rallonge de queue.

36.90 1.453 39.00 1.496 SRMR 37
37.90 1.492 40.00 1.535 SRMR 38
38.90 1.531 41.00 1.574 SRMR 39
39.90 1.571 42.00 1.614 SRMR 40
40.90 1.610 42.00 1.654 SRMR 41
41.90 1.649 43.00 1.693 SRMR 42
42.90 1.689 44.00 1.732 SRMR 43
43.90 1.728 45.00 1.772 SRMR 44
44.90 1.768 46.00 1.811 SRMR 45
45.90 1.807 47.00 1.850 SRMR 46
46.90 1.846 48.00 1.890 SRMR 47
47.90 1.886 49.00 1.929 SRMR 48
48.90 1.925 50.00 1.968 SRMR 49
49.90 1.964 51.00 2.008 SRMR 50
CETTE GAMME PEUT ETRE FOURNIE AVEC AVANCE AUTOMATIQUE HELICE 1 1/2°

SERIE SRMR/SRMB 51.0 à 89.0mm (2.008 à .3.504")
Diamètre OUTIL N°
MIN MAX DEBOUCHANT BORGNE
mm pouces mm pouces Longueur de travail illimitée avec rallonge de queue
50.90 2.004 52.00 2.074 SRMR 51 SRMB 51
51.90 2.043 53.00 2.087 SRMR 52 SRMB 52
52.90 2.083 54.00 2.126 SRMR 53 SRMB 53
53.90 2.122 55.00 2.165 SRMR 54 SRMB 54
54.90 2.161 56.00 2.205 SRMR 55 SRMB 55
55.90 2.201 57.00 2.244 SRMR 56 SRMB 56
56.90 2.240 58.00 2.283 SRMR 57 SRMB 57
57.90 2.280 59.00 2.323 SRMR 58 SRMB 58
58.90 2.319 60.00 2.362 SRMR 59 SRMB 59
59.90 2.358 61.00 2.402 SRMR 60 SRMB 60
60.90 2.398 62.00 2.441 SRMR 61 SRMB 61
61.90 2.437 63.00 2.480 SRMR 62 SRMB 62
62.90 2.476 64.00 2.520 SRMR 63 SRMB 63
63.90 2.516 65.00 2.559 SRMR 64 SRMB 64
64.90 2.555 66.00 2.598 SRMR 65 SRMB 65
6590 2.594 67.00 2.638 SRMR 66 SRMB 66
6690 2.634 68.00 2.677 SRMR 67 SRMB 67
67.90 2.673 69.00 2.717 SRMR 68 SRMB 68
68.90 2.713 70.00 2.756 SRMR 69 SRMB 69
69.90 2.752 71.00 2.795 SRMR 70 SRMB 70
7090 2.791 72.00 2.835 SRMR 71 SRMB 71
71.90 2.831 73.00 2.874 SRMR 72 SRMB 72
72.90 2.870 74.00 2.913 SRMR 73 SRMB 73
73.90 2.909 75.00 2.953 SRMR 74 SRMB 74
74.90 2.949 76.00 2.992 SRMR 75 SRMB 75
75.90 2.988 77.00 3.031 SRMR 76 SRMB 76
76.90 3.028 78.00 3.071 SRMR 77 SRMB 77
77.90 3.067 79.00 3.110 SRMR 78 SSRMB 78
78.90 3.106 80.00 3.150 SRMR 79 SRMB 79
79.90 3.146 81.00 3.189 SRMR 80 SRMB 80
80.90 3.185 82.00 3.228 SRMR 81 SRMB 81
81.90 3.224 83.00 3.268 SRMR 82 SRMB 82
82.90 3.264 84.00 3.307 SRMR 83 SRMB 83
83.90 3.303 85.00 3.346 SRMR 84 SRMB 84
84.90 3.343 86.00 3.386 SRMR 85 SRMB 85
85.90 3.382 87.00 3.425 SRMR 86 SRMB 86
86.90 3.421 88.00 3.465 SRMR 87 SRMB 87
87.90 3.461 89.00 3.504 SRMR 88 SRMB 88
88.90 3.500 90.00 3.543 SRMR 89 SRMB 89
CETTE GAMME PEUT ETRE FOURNIE AVEC AVANCE AUTOMATIQUE HELICE 1 1/2°

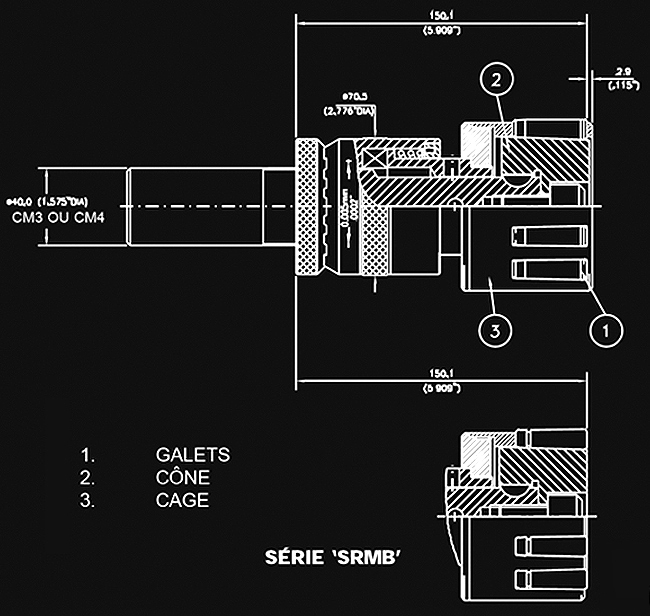

SERIE SRMR/SRMB 90.0 à 177.0mm (3.543 à .6.969")
Diamètre OUTIL N°
MIN MAX DEBOUCHANT BORGNE
mm pouces mm pouces Longueur de travail illimitée avec rallonge de queue
89.90 3.539 91.00 3.583 SRMR 90 SRMB 90
90.90 3.579 92.00 3.622 SRMR 91 SRMB 91
91.90 3.618 93.00 3.661 SRMR 92 SRMB 92
92.90 3.657 94.00 3.701 SRMR 93 SRMB 93
93.90 3.697 95.00 3.740 SRMR 94 SRMB 94
94.90 3.736 96.00 3.780 SRMR 95 SRMB 95
95.90 3.776 97.00 3.819 SRMR 96 SRMB 96
96.90 3.815 98.00 3.858 SRMR 97 SRMB 97
97.90 3.854 99.00 3.898 SRMR 98 SRMB 98
98.90 3.894 100.00 3.937 SRMR 99 SRMB 99
99.90 3.933 101.00 3.976 SRMR 100 SRMB 100
100.90 3.972 102.00 4.016 SRMR 101 SRMB 101
101.90 4.012 103.00 4.055 SRMR 102 SRMB 102
102.90 4.052 104.00 4.094 SRMR 103 SRMB 103
103.90 4.091 105.00 4.134 SRMR 104 SRMB 104
104.90 4.130 106.00 4.173 SRMR 105 SRMB 105
105.90 4.169 107.00 4.213 SRMR 106 SRMB 106
106.90 4.209 108.00 4.252 SRMR 107 SRMB 107
107.90 4.248 109.00 4.291 SRMR 108 SRMB 108
108.90 4.287 110.00 4.331 SRMR 109 SRMB 109
109.90 4.327 111.00 4.370 SRMR 110 SRMB 110
110.90 4.366 112.00 4.409 SRMR 111 SRMB 111
111.90 4.406 113.00 4.449 SRMR 112 SRMB 112
112.90 4.445 114.00 4.488 SRMR 113 SRMB 113
113.90 4.484 115.00 4.528 SRMR 114 SRMB 114
114.90 4.524 116.00 4.567 SRMR 115 SRMB 115
115.90 4.563 117.00 4.606 SRMR 116 SRMB 116
116.90 4.602 118.00 4.646 SRMR 117 SSRMB 117
117.90 4.642 119.00 4.685 SRMR 118 SRMB 118
118.90 4.681 120.00 4.724 SRMR 119 SRMB 119
119.90 4.720 121.00 4.764 SRMR 120 SRMB 120
120.90 4.760 122.00 4.803 SRMR 121 SRMB 121
121.90 4.799 123.00 4.843 SRMR 122 SRMB 122
122.90 4.839 124.00 4.882 SRMR 123 SRMB 123
123.90 4.878 125.00 4.921 SRMR 124 SRMB 124
124.90 4.917 126.00 4.961 SRMR125 SRMB 125
125.90 4.957 127.00 5.000 SRMR 126 SRMB 126
126.90 4.996 128.00 5.039 SRMR 127 SRMB 127
127.90 5.035 129.00 5.079 SRMR 128 SRMB 128
128.90 5.075 130.00 5.118 SRMR 129 SRMB 129
129.90 5.114 131.00 5.157 SRMR 130 SRMB 130
130.90 5.154 132.00 5.197 SRMR 131 SRMB 131
131.90 5.193 133.00 5.236 SRMR 132 SRMB 132
132.90 5.232 134.00 5.276 SRMR 133 SRMB 133
133.90 5.272 135.00 5.315 SRMR 134 SRMB 134
134.90 5.311 136.00 5.354 SRMR 135 SRMB 135
135.90 5.350 137.00 5.394 SRMR 136 SRMB 136
136.90 5.390 138.00 5.433 SRMR 137 SRMB 137
137.90 5.429 139.00 5.472 SRMR 138 SRMB 138
138.90 5.469 140.00 5.512 SRMR 139 SRMB 139
139.90 5.508 141.00 5.551 SRMR 140 SRMB 140
140.90 5.547 142.00 5.591 SRMR 141 SRMB 141
141.90 5.587 143.00 5.630 SRMR 142 SRMB 142
142.90 5.626 144.00 5.669 SRMR 143 SRMB 143
143.90 5.665 145.00 5.709 SRMR 144 SRMB 144
144.90 5.705 146.00 5.748 SRMR 145 SRMB 145
145.90 5.744 147.00 5.787 SRMR 146 SRMB 146
146.90 5.783 148.00 5.827 SRMR 147 SRMB 147
147.90 5.823 149.00 5.866 SRMR 148 SRMB 148
148.90 5.862 150.00 5.906 SRMR 149 SRMB 149
149.90 5.902 151.00 5.945 SRMR 150 SRMB 150
150.90 5.941 152.00 5.984 SRMR 151 SRMB 151
151.90 5.980 153.00 6.024 SRMR 152 SRMB 152
152.90 6.020 154.00 6.063 SRMR 153 SRMB 153
153.90 6.059 155.00 6.102 SRMR 154 SRMB 154
154.90 6.098 156.00 6.142 SRMR 155 SRMB 155
155.90 6.138 157.00 6.181 SRMR 156 SRMB 156
156.90 6.177 158.00 6.220 SRMR 157 SRMB 157
157.90 6.217 159.00 6.260 SRMR 158 SRMB 158
158.90 6.256 160.00 6.229 SRMR 159 SRMB 159
159.90 6.295 161.00 6.339 SRMR 160 SRMB 160
160.90 6.335 162.00 6.378 SRMR 161 SRMB 161
161.90 6.374 163.00 6.417 SRMR 162 SRMB 162
162.90 6.413 164.00 6.547 SRMR 163 SRMB 163
163.90 6.453 165.00 6.496 SRMR 164 SRMB 164
164.90 6.492 166.00 6.535 SRMR 165 SRMB 165
165.90 6.531 167.00 6.675 SRMR 166 SRMB 166
166.90 6.571 168.00 6.614 SRMR 167 SRMB 167
167.90 6.610 169.00 6.654 SRMR 168 SRMB 168
168.90 6.650 170.00 6.693 SRMR 169 SRMB 169
169.90 6.690 171.00 6.732 SRMR 170 SRMB 170
170.90 6.728 172.00 6.772 SRMR 171 SRMB 171
171.90 6.768 173.00 6.811 SRMR 172 SRMB 172
172.90 6.807 174.00 6.850 SRMR 173 SRMB 173
173.90 6.846 175.00 6.890 SRMR 174 SRMB 174
174.90 6.886 176.00 6.929 SRMR 175 SRMB 175
175.90 6.925 177.00 6.969 SRMR 176 SRMB 176
176.90 6.965 178.00 7.008 SRMR 177 SRMB 177
CETTE GAMME PEUT ETRE FOURNIE AVEC AVANCE AUTOMATIQUE HELICE 1 1/2°
